恩智浦半导体自从2017年10月份，推出业界第一颗跨界处理器产品i.MX RT1050以来，不断丰富跨界处理器产品的组合，尤以今年重磅推出的i.MX RT家族的两个新成员更具划时代意义，它们将市场上MCU产品的边界从性能和成本两个维度进一步往外拓宽。

      刚刚在10月8日Arm年度技术大会上，恩智浦半导体对全世界公告的i.MX RT1170产品首次将Cortex-M7的主频提升到1GHz，并辅以高达400MHz Cortex-M4内核、完善的加密安全功能和丰富的外设资源，给用户提供地表最强劲的高性能和高集成度MCU。

       而今天我们推荐的是一款入门级跨界处理器——i.MX RT1010，该产品于10月10日正式市场发布，低至0.99美金@100kU的定价（可不是亲情价）且高达500MHz的主频，刷新了500MHz性能级产品的价格底线，相对地也是刷新了1美金级MCU产品的性能极限！i.MX RT1010让性能和价格兼得的不可能成为可能，不仅为一直在性能和价格平衡中忍痛取舍的应用，而且也为只追求成本或性能的应用，都提供了更广阔的选择，加速终端产品的创新升级。

i.MXRT1010产品简介

如图1所示，i.MX RT1010产品提供以下主要功能：

• 高性能Arm Cortex-M7内核，16KB ICache和8KB DCache

• 128KB片上RAM，能灵活配置为TCM或通用RAM

• 集成高性能电源管理单元，内置DC/DC变换器和LDO电压调整器降低片外电源电路和上下电时序设计的复杂度

• 双通道Quad SPI接口，支持零延迟的实时解密运行

• 丰富的串行通信接口，包括UART，SPI，I2C和USB

• 丰富的音频功能模块，支持SPDIF和I2S音频接口

• 支持带霍尔位置传感器或无位置传感器的先进电机控制外设

• 支持多达15个输入通道的12位ADC和片内温度传感器等模拟外设

• 丰富的人机接口包括高速GPIO，FlexIO和4x4键盘矩阵接口

• LQFP80的封装降低PCB的成本

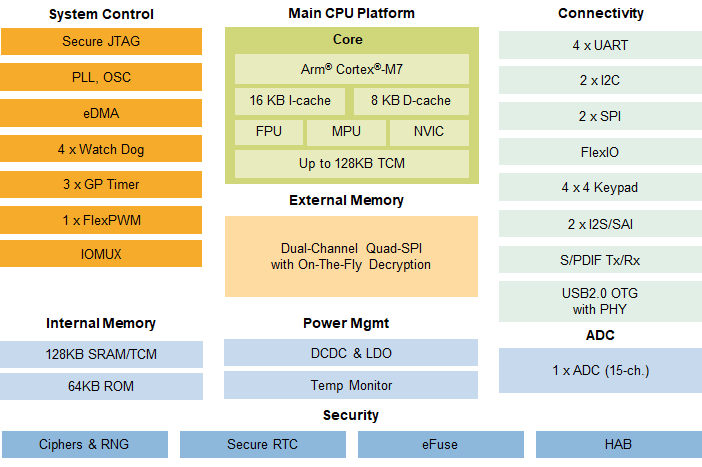

图1，RT1010产品功能框图

i.MX RT1010产品共有两个型号：消费级的MIMXRT1011DAE5A（500MHz主频）和工业级的MIMXRT1011CAE4A（400MHz主频）。

EVK开发板简介

      得益于i.MX RT1010的LQFP80封装和低运行功耗，MIMXRT1010-EVK板（如图2）采用低成本的2层通孔PCB设计，仅需一根USB线就可以实现整板供电、代码烧写和调试。

       MIMXRT1010-EVK平台旨在展示i.MX RT1010处理器最常用的功能。借助它可以让用户在投入大量资源进行具体产品设计之前，能够评估目标处理器的功能和性能，减少产品开发的风险。

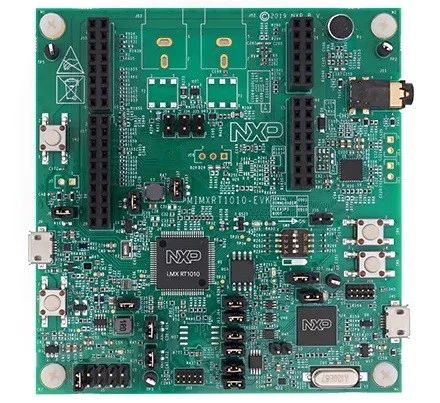

图2，MIMXRT1010-EVK

MIMXRT1010-ENK板提供以下功能电路设计：

• 高达500MHZ Arm Cortex-M7内核，16KB ICache和8KB DCache，128KB片上RAM的MIMXRT1011DAE5A

• DC/DC变换器和LDO调整器实现5V到3.3V电源的转换

• 128Mbit Quad SPI Flash，4Mbit LPSPI FLASH（DNP）

• 3.5毫米立体声耳机插孔，板上模拟麦克风，左右声道扬声器输出接口，SODIF接口（DNP）USB2.0 OTG接口电路

• Arduino扩展接口，FRDM-MC-LVPMSM低压电机控制板接口

• 板载OpenSDA（CMSIS-DAP）电路，10-pin JTAG接口

• ON/OFF按钮，POR复位按钮，电源复位按钮，用户按钮

• 电源状态指示灯，复位指示灯，OpenSDA状态指示灯，用户指示灯

• ADC采样电路

• 6轴电子罗盘传感器（DNP）

RT1010目标应用

i.MX RT1010是一款超低成本、高性能的入门级通用跨界处理器。

由于其与市面上同等级别的产品相比，在成本、功能和性能上具有压倒性的优势，尤其适合于追求成本和性能兼顾的应用，不仅可以加速已有终端产品的创新升级，而且也提供创造一些新产品的可能。

例如，使用i.MX RT1010的工业电机控制器，借助于其强大的计算性能，可以在电机控制基础上赋能异常检测的机器学习算法，或本地语音交互功能。

i.MX RT1010特别适合以下目标应用及其组合，但不仅限于这些应用：

• 音频/语音处理

• 工业控制

• 马达驱动

• 家电控制

• 物联网终端设备

RT1010参考设计方案

恩智浦半导体系统工程团队基于MIMXRT1010-EVK，开发了两个典型参考设计方案：

MP3音乐播放器

通过高速USB设备读取MP3文件，CPU进行软解码，解码后的音频流通过SAI接口送到外置的Codec进行播放；并同时支持SPI接口的触摸屏GUI的显示和控制。

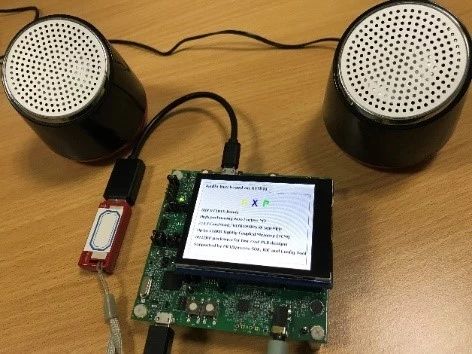

图3，MP3音乐播放器

无位置传感器PMSM磁场定向控制

       实现三相永磁同步电机PMSM无位置传感器的磁场定向控制，并通过SPI接口的触摸屏进行交互；在此基础上，同时实现了基于autoencoder神经网络算法的电机缺相异常检测算法）。

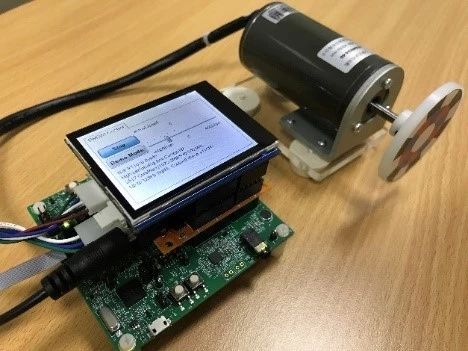

图4，无位置传感器PMSM磁场定向控制

我们将在今后的微信文章中对这两个参考设计方案进行详细介绍。
